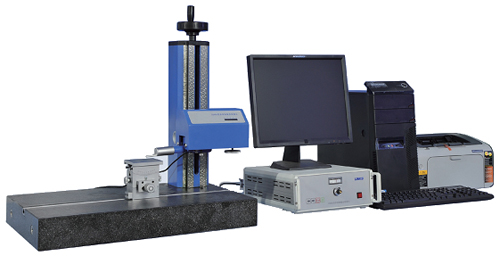

MC020系列表面粗糙度測量?jī)x
MC020系列(2205A)
一、 2205A表面粗糙度測量?jī)x產品用途:
2205A表面粗糙度測量?jī)x本儀器是評定零件表面質量的臺式粗糙度儀�？蓪�(duì)多種零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，內孔表面，深槽表面、軸承滾道等，實現了表面粗糙度的多功能精密測量。
二、 2205A表面粗糙度測量?jī)x主要技術指標：
1、測量原理：觸針法，差動電感傳感器;
2、測量范圍：4/40/400μm;
3、示值誤差：≤±5%;
4、最小分辨力：0.001μm
5、取樣長度：0.25,0.8,2.5mm;
6、評定長度：N倍取樣長度，N=1，2，3，4，5;
7、數字濾波器：高斯、2RC、PC、不濾波;
8、測量參數：Ra,Rc,Rp,Rv,Rz,Rq,Rsm,Rt,Rsk,Rku,Rdq,Rmr（符合GB/T 3505-2000定義）;
9、輪廓圖形：直接輪廓、濾波輪廓、Rmr曲線，幅度分布曲線;
10、輪廓圖形的垂直放大倍率： 10，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000；
11、輪廓圖形的水平放大倍率：2，5，10，20，30，40，50，100，200，500，1000，2000，5000，10000；
12、驅動箱滑行長度：40mm;
13、驅動箱滑行速度：0.5mm/s、1mm/s;
14、傳感器返回形式：自動；
15、傳感器測針：金剛石圓錐，錐角90°，針尖半徑2μm;
16、立柱結構：手動升降;
17、立柱垂直測量高度：310mm;
18、工作底臺：400mm×600mm 大理石平臺。
|
