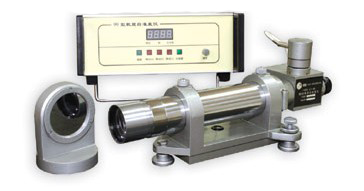

MC030系列數顯自準直儀
MC030系列（YR99、YR99Ⅱ）
一、YR99型數顯自準直儀用途：
YR 99數顯自準直儀是一種高精度測量?jī)x器，該儀器主要用于小角度的精密測量，如多面棱體的檢定、多齒分度臺的檢定，也可測量高精度導軌等精密零件的直線性、平行性、垂直性及相對位置，在精密測量和儀器檢定中還可用于非接觸式定位。該儀器具有安裝、使用方便等特點，是精密機械、精密測量、儀器制造及相關科研、計量部門必不可少的檢測儀器
二. YR99型數顯自準直儀技術規格：
YR 99數顯自準直儀有多種規格：
|
型號 |
YR-99 |
YR-99Ⅱ |
|
測量范圍、精度 |
±5″ |
0.1″ |
±20″ |
0.5″ |
|
±10″ |
0.2″ |
±70″ |
1″ |
|
±15″ |
0.3″ |
|
|
YR 99型和YR 99Ⅱ型，具體見下表：
|
型號 |
YR99 |
YR99Ⅱ |
|
物鏡焦距 |
860 |
215 |
|
物鏡通光口徑 |
Φ48 |
Φ48 |
|
目鏡放大倍數 |
16倍 |
16倍 |
|
反射鏡直徑 |
Φ65 |
Φ65 |
|
視場(′) |
19 |
80 |
|
測量范圍(") |
±10 |
±70 |
|
儀器示值誤差(″) |
±0.2 |
±1 |
|
有效分辨力（″） |
0.1 |
0.1 |
|
最小讀數值（″） |
0.01 |
0.1 |
|
光電瞄準重復性（″） |
0.1 |
0.2 |
|
使用電源 |
220V 50Hz交流功耗＜25W |
220V 50Hz交流功耗＜25W |
|
外型尺寸 |
420×160×170 |
300×160×170 |
|
準直儀重量 |
4.5 |
3.5 |
|
電箱外形尺寸 |
320×280×140 |
320×280×140 |
|
電箱重量（Kg） |
3 |
3 |
|
