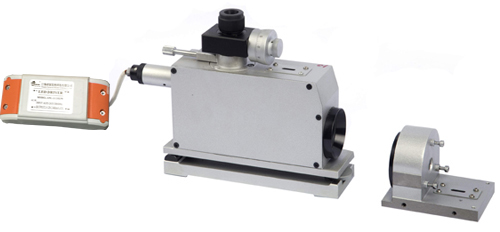

MC030系列精密自準直儀 MC030系列（1401）
一、產品簡介：
MC030-1401系列精密自準直儀，采用光學自準直原理和二維測量結構，能對機床，儀器精密導軌和精密平板的運動直線度和平直度，做水平、垂直二維方向的角、線性值精密測量。
本儀器具有原理合理，結構簡單，體積小，精度高，使用方便，配以一定的附件后，能擴大使用范圍的特點。工作室應清潔，無振動，電源為220V，50HZ交流電，室溫常溫。
二、儀器用途：
1.MC030-1401系列精密自準直儀，適用于各級計量單位、研究所、大專院校實驗室、工廠計量室，特別適用于車間加工和安裝調試現場。
2.與光學直角器(選配)、帶磁反射鏡(選配)聯合使用，可測量垂直導軌的平直度和垂直度。
3.與多面棱體(選配)聯合使用，可測量度盤的圓分度誤差。
三、技術參數：
1、測量距離：6米
2、物鏡焦距：400mm
3、通光口徑:44mm
4、目鏡倍率:15X
5、反射鏡直徑:52mm
6、目鏡視場:8mm
7、分辨率：1″
8、儀器精度：±100秒內，≤±2秒
±400秒內，≤±6秒
9、測角范圍:±600秒
10、測微鼓輪分度值（每格相當于）
線度值---L/200微米
角度值---1.04秒≈1秒
此處L為反射鏡基座有效長度（毫米）
11、外形尺寸：254mm×57mm×157mm
12、電源：220V，50HZ
13、照明系統：大功率LED
四、標準配置：
1、自準直儀主機
2、標準反射鏡
3、電源適配器
4、儀器箱
5、合格證，保修卡，說明書
五、選配件
1、專用三腳架
2、直角轉換器
3、帶磁底座
4、多面棱體
5、激光找準器 |
