MC030系列雙軸光電自準直儀
MC030系列（YRULTRA-2045、YRULTRA-3045）
一、YRULTRA系列雙軸光電自準直儀產品簡介：

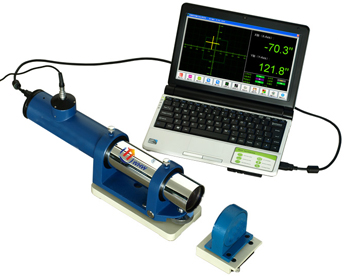

YRULTRA系列電子自準直儀結合了我公司電子目鏡專利技術、高分辨率圖像傳感技術和嵌入式數字圖像處理技術，可同時對兩個方向的角度進行測量，提供最高0.3角秒的測量精度。 YRULTRA由電子讀數頭、物鏡管、底座、反光鏡、顯示控制器器等構成。運行于顯示控制器的測量軟件可顯示電子目鏡及測量數據，并可將數據保存為Excel兼容格式；系列產品采用了小型化設計技術，為用戶提供了高性價比的角度測量檢測方案。 用戶可通過選配其它測量配附件及測量軟件完成動態測量應用，包括對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、計量實驗室等傳統光學自準直儀的理想替代產品。
二、YRULTRA系列雙軸光電自準直儀產品特點：
1、最高0.3角秒中心測角精度；
2、XY雙軸同時測量；
3、電子目鏡技術；
4、高分辨率圖像傳感器；
5、長壽命LED光源；
6、全數字信號處理；
7、即插即用USB接口；
8、小型化設計；
9、豐富的測量配附件；
三、YRULTRA系列雙軸光電自準直儀典型應用：
1、精密機械安裝定位；
2、機械產品直線度、平面度、垂直度、平行度等精度保障；
3、精密旋轉臺檢測；
4、光學產品裝配及調整；
5、物理及光學實驗室；
四、YRULTRA系列雙軸光電自準直儀技術參數：
|
型號 |
YRULTRA-2045 |
YRULTRA-3045 |
|
物鏡焦距 |
200mm |
300mm |
|
物鏡口徑 |
45mm (NA. = 80%) |
|
光源類型 |
大功率半導體光源 (中心波長 λ=630nm) |
|
探測器 |
高分辨率圖像傳感器 |
|
目鏡 |
軟件顯示的電子目鏡 |
|
測量頻響 |
7.5Hz TYP |
|
接口 |
USB 2.0 High Speed Interface |
|
|
|
|
測量距離 |
20米 |
10米 |
|
最大讀數視場 |
3000˝×2400˝ (arc sec. 角秒) |
2000˝×1400˝ (arc sec. 角秒) |
|
分辨率 |
0.1″ (arc sec. 角秒) |
0.1″ (arc sec. 角秒) |
|
測量精度 |
±100″ (arc sec. 角秒) |
±0.5″ (arc sec. 角秒) |
±0.3″ (arc sec. 角秒) |
|
±600″ (arc sec. 角秒) |
±1″ (arc sec. 角秒) |
±1″ (arc sec. 角秒) |
|
重復性 |
0.2″ (arc sec. 角秒) |
0.1″ (arc sec. 角秒) |
|
外形尺寸（不含底座） |
280mm(L)×60mm(W)×100mm(H) |
370mm(L)×60mm(W)×100mm(H) |
|
重量（不含底座） |
1.5-1.8KG | |
