MC030系列高精度電子自準直儀
MC030系列（YR5000UH-3050）
一、YR5000型高精度電子自準直儀產品簡介：

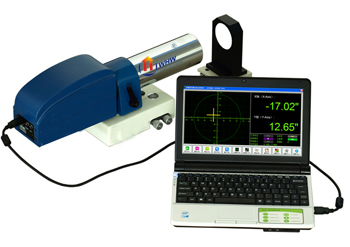

YR5000型高精度電子自準直儀結合了我公司電子目鏡專利技術、高分辨率圖像傳感技術和高精度嵌入式數字圖像處理技術，可同時對兩個方向的角度進行測量，并提供最高0.1角秒的測量精度。 YR5000由高精度電子讀數頭、物鏡管、可調底座、反光鏡、顯示控制器、激光快速找準器和無線遙控器等構成。運行于顯示控制器的測量軟件可顯示大視野的電子目鏡及測量數據，并可將數據保存為Excel兼容格式，顯示控制器與主機之間僅需一條線纜連接；激光快速找準器用于快速找準和調整，無線遙控器可提供最長15米的遙控距離，極大地提高了產品的易用性。用戶可通過選配其它測量配附件及測量軟件完成對角度、直線度、垂直度、平行度、平面度、同軸度等的高精度測量。是精密機械制造、光學加工、航空航天、計量實驗室理想的角度測量儀器。
二、YR5000型高精度電子自準直儀產品特性：
1、0.1角秒中心測角精度；
2、XY雙軸同時測量；
3、大視野電子目鏡，科學級高分辨率CCD傳感器；
4、長壽命LED光源；
5、便攜式顯示控制器；
6、全數字信號處理；
7、即插即用USB接口；
8、豐富的測量配附件；
三、YR5000型高精度電子自準直儀典型應用：
1、精密機械安裝定位；
2、機械產品直線度、平面度、垂直度、平行度等精度保障；
3、精密旋轉臺檢測；
4、光學產品裝配及調整；
5、光學及機械結構穩定性或振動測試；
6、物理及光學實驗室。
三、YR5000型高精度電子自準直儀典型應用：
|
型號 |
YR5000UH-3050 |
|
物鏡焦距 |
300mm |
|
物鏡口徑 |
50mm (NA. = 90%) |
|
光源類型 |
大功率半導體發光組件 (中心波長 λ=630nm，) |
|
探測器 |
兩個科學級高分辨率線陣探測器 |
|
目鏡 |
電子目鏡，可選配激光快速找準附件 |
|
測量頻響 |
25Hz |
|
接口 |
USB 2.0 High-Speed總線規范 |
|
測量距離 |
最大10米 |
|
最大讀數視場 |
2400″ (arc sec. 角秒) |
|
分辨率 |
0.01″ (arc sec. 角秒) |
|
測量精度 |
±100"(arc sec. 角秒) |
±0.1″ (arc sec. 角秒) |
|
±1000"(arc sec. 角秒) |
±0.25″ (arc sec. 角秒) |
|
重復性 |
0.05″ (arc sec. 角秒) |
|
外形尺寸（不含底座） |
405mm(L)×84mm(W)×110mm(H) |
|
重量（不含底座） |
3．7 KG | |
