MC005-YR4025Wφ400mm臥式投影儀是一種集光、機、電、電腦一體化的精密高效光學計量儀器。它被廣泛應用于機械、模具、工具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備�？捎盟咝z測各種形狀復雜工件的輪廓尺寸和表面現狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成形銑刀等各種工具、刀具和零件。
技術參數：
1．投影屏規格：
投影屏尺寸: Ø400mm
投影屏旋轉范圍:0~360o
旋轉角度數顯示值誤差:1’或0.01o
2．工作臺規格：
工作臺尺寸:450X200
X坐標行程:250
Z坐標行程:150
Y坐標調焦行程:100
擺動范圍:±15°
X、Z軸數顯分辨率:0.5μm
旋轉角度數顯解析度:≤(4+L/25)mm
3．物鏡：
|
放大倍數 |
5X(選) |
10X(選) |
20X(選) |
50X(選) |
100X(選) |
|
物方線視 |
Ø80 |
Ø40 |
Ø20 |
Ø8 |
Ø4 |
|
物方工作 |
93.7 |
103.7 |
95.1 |
65.7 |
35 |
4．處理系統：DC-3000多功能數顯表 全中文顯示 可做多點采樣 坐標旋轉點、線、圓、距離、角度檢測
5．儀器照明：透射24V 150W,反射24V 150W(帶照明光纖)
6．儀器電源：110V/220V(AC)，50/60Hz，總功率400W
7．冷卻方式：強制風冷(3軸流風扇)
8．儀器常規技術規格；
外形尺寸：長X寬X高: 1215X646X1210mm
重量：240kg

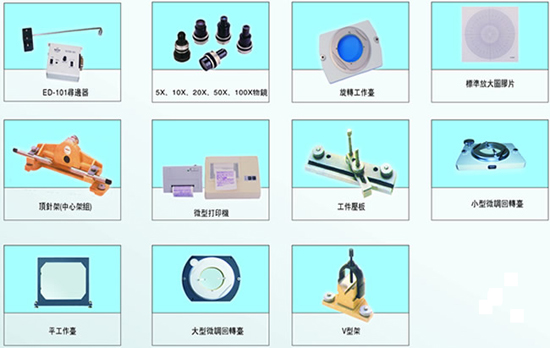

9．選購件：微型打印機、光學尋邊器、M2D軟體等等

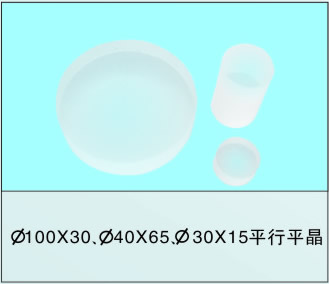

平行平晶是由光學玻璃制造的具有兩個高精度的相互平行的測量面，以光波干涉法檢定良具（千分尺、杠桿式和指示表的卡規等）工作表面的平面性和相互平行性。
特點:平行平晶身精度要求很高，使用方便，只能在溫度（20±3℃）條件下使用。
|
編號 |
規格 |
平面性偏差 |
平行性偏差 |
|
WG13A |
ø30X15 |
0.1u |
0.6u |
|
WG13B |
ø30X40 |
0.1u |
0.8u |
|
WG13C |
Ø40X65 |
0.1u |
0.8u |
|
WG13D |
Ø50X90 |
0.1u |
1.0u |
|
WG13E |
Ø100X30 |
0.1u |
0.6u | |
