一、產品簡介：

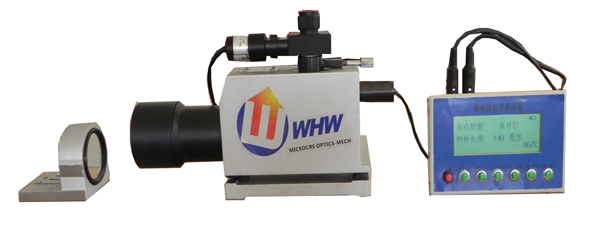

S1401型數顯精密自準直儀，采用光學自準直原理、二維測量結構和精密電子技術，能對機床、儀器精密導軌和精密平板的運動直線度和平直度可以做水平、垂直二維方向的角、線性值進行精密測試，工作效率優于目前單向同類儀器以及雙向普通儀器。它依靠現代電子技術大大的減少了測試誤差計算的大量數據，在測試時只需將數據直接采集，通過精密電子計算，即可方便的得到誤差數據。
二、儀器特點：
1、結構簡單，體積小巧；
2、精度高，重復性好；
3、精密傳感技術的應用，數據采集更加精準；
4、自動計算直線度誤差，高效快捷；
5、升及了數顯盒，將原來的兩個按鈕升級為7個按鈕，并對功能進行了完善，操作更簡單；
6、可方便的查看已經保存到存儲器的原始數據以及誤差；
7、可連接電腦，將已經保存的數據導出到電腦；
8、內置高性能鋰離子可USB充電電池，除了對數顯盒本身供電，還能對光源供電，無需外接電源；
9、配以一定的附件后，能擴大使用范圍。
三、主要技術參數：
型號 | S1401 | S1401-10 | S1401-15 | S1401-20 | S1401-30 | 工作距離 | 6米 | 10米 | 15米 | 20米 | 30米 | 物鏡焦距 | 400mm | 500mm | 800mm | 通光口徑 | 42mm | 60mm | 60mm | 80mm | 反射鏡直徑 | 52mm | 65mm | 65mm | 80mm | 目鏡放大倍率 | 15倍 | 測微目鏡視場 | 8mm | 分辨率 | 0.2″ | 光柵數顯盒 | 400線光柵 | 直線度計算 | 自動計算 | 數據存儲 | 有 | 電腦輸出 | 有 | 測角范圍 | ±800″ | ±600″ | ±400″ | 儀器精度 | ±100″內，≤±2″ | ±100″內，≤±1.5″ | | ±500″內，≤±4″ | ±400″內，≤±3″ | 電源 | USB充電 | 照明系統 | 大功率LED | 外形尺寸 | 254×57×157mm | 354x57x157mm | 425x90x220mm |
四、標準配置
1、自準直儀主機 1臺
2、標準反射鏡 1只
3、數顯盒 1個
4、儀器箱 1個
5、合格證保修卡 1份
五選配配置：
1、專用三腳架
2、直角轉換器
3、磁性底座（配反射鏡使用）
4、激光找準器
|
