一、產品簡介：
ZQ-150F主要針對異形件、不規格件而研發的立地一體式三軸（X/Y/Z）全自動智能金相切割，具備金相試樣切割、開槽、取薄平片、切段等多種精密切割功能。尤其適合汽車零部件、鑄造類、特殊切割要求等的精密定位切割取樣。獨特的多種組合切割模式設計，可實現垂直切割、分層切割、往復切割等多重切割方式.
二、技術特點：
1、立地一體式切割機；
2、手自一體智能切割機；
3、三軸聯動（X/Y/Z）三軸自動；
4、多種自動切割模式（垂直切割、分層切割、水平切割、聯動切割）；
5、超大切割室（透明切割觀察窗口）

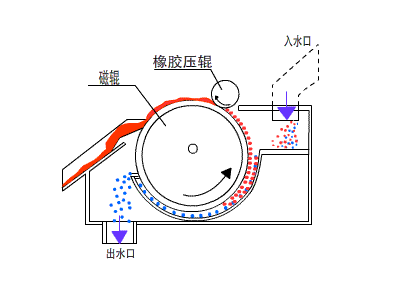

6、選配：磁性分離系統（有效分離切割金屬雜質））

三、技術規格：
|
型號 |
ZQ-150F |
|
主軸轉速 |
100-3000r/min（無極調速） |
|
平臺X向行程 |
自動50mm |
|
平臺X向速度 |
0-100mm（無極調速） |
| Z向切割行程 |
150mm
|
| Z向切割速度 |
0-200mm |
|
平臺Y向行程 |
自動300mm |
|
平臺向Y速度 |
0-300mm（無極調速） |
|
控制系統 |
8寸彩色觸摸屏、PLC控制系統 （日本三菱） |
|
最大切割尺寸 |
直徑120mm、400X200X110mm |
|
切割方式 |
垂直切割、分層切割、水平切割 |
|
送給方式 |
進退比任意設定 |
|
有效進刀距離 |
150+250mm |
|
完成量追蹤 |
液晶數顯 （時時顯示） |
|
切割臺尺寸 |
400X300mm |
|
切割片規格 |
（250-350）X（2-3）X32mm |
|
加持臺規格 |
分體式雙層可移動平臺 |
|
切割速度 |
1-200mm/分鐘 |
|
在線調速 |
任意調整 |
|
進刀距離 |
任意設定（150+250mm） |
|
復位方式 |
自動復位 |
|
冷卻系統 |
自動（水冷雙通道+多頭噴淋） |
|
水箱容量 |
150L |
|
電機功率 |
4KW（ABB電機） |
|
機臺形式 |
立地一體式 |
|
電源 |
380V |
|
重量 |
500KG |
|
標準配置： |
|
|
主機 |
一臺 |
|
冷卻系統 |
一套 |
|
Y向移動平臺 |
一套（主機上） |
|
X/Y雙向定位平臺 |
一套（主機上） |
|
推進夾具 |
兩付 |
|
隨機工具 |
一套 |
|
精切片 |
兩塊 |
|
技術文件 |
說明書一份、合格證一份、保修卡一份 |
|
選配： |
圓盤夾具、齒條夾具、萬能夾具、縱剖夾具 |
|
其他 ： |
特殊工件可定做 | |
