一、產品簡介：

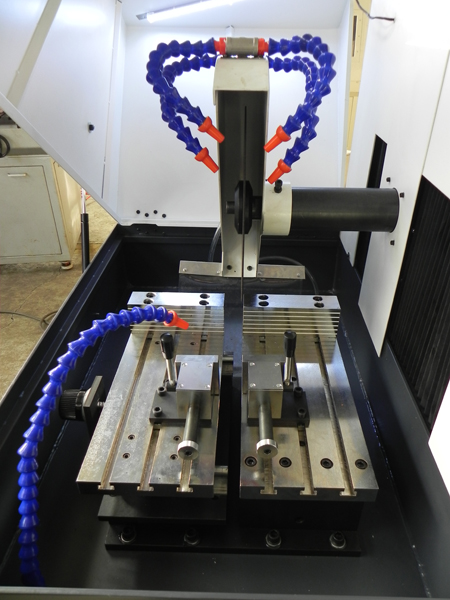

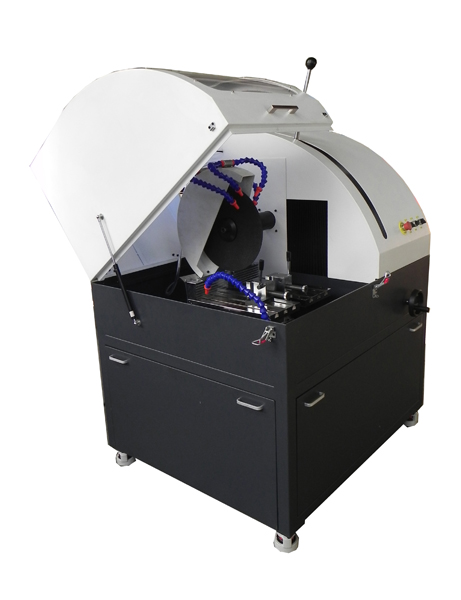

QG-300大型金相切割機本機采用立地一體式結構，X/Y/Z三軸定位切割，自動循環冷卻。獨有的分體式雙層移動精密定位平臺，具備精確定位切割，連續定位切割，滿足各類樣件的取塊、取片等切割。

技術參數：
|
型號 |
QG-300 |
|
主軸轉速 |
2840r/min |
|
平臺X移動 |
70mm |
|
主軸Y行程 |
200mm |
|
切割Z行程 |
100mm |
|
最大切割截面 |
200X140mm |
|
最大切割直徑 |
150mm |
|
切割方式 |
手動三軸切割 |
|
有效進刀距離 |
250+100mm |
|
切割臺尺寸 |
400X400mm |
|
切割片規格 |
（350-450）X（2.0-4.0）X32mm |
|
加持臺規格 |
分體式雙層可移動精密定位平臺 |
|
冷卻系統 |
自動（水冷4通道） |
|
水箱容量 |
150L |
|
電機功率 |
5.5KW |
|
機臺形式 |
立地一體式 |
|
電源 |
380V |
|
重量 |
550KG |
|
標準配置： |
|
|
主機 |
一臺 |
|
冷卻系統 |
一套 |
|
Y向移動平臺 |
一套（主機上） |
|
X/Y雙向定位平臺 |
一套（主機上） |
|
推進夾具 |
兩付 |
|
隨機工具 |
一套 |
|
精切片 |
兩塊 |
|
技術文件 |
說明書一份、合格證一份、保修卡一份 |
|
選配： |
圓盤夾具、齒條夾具、萬能夾具、縱剖夾具 |
|
其他 ： |
特殊工件可定做 |
|
